اکستندر تصویر HDMI برند لنکنگ مدل LKV383 وضوح Full HD تا 120 متر

 اکستندر تصویر 120 متر LKV383، از سری محصولات کمپانی Lenkeng درزمینهٔ افزایش طول انتقال تصویر است. این توسعه‌دهنده یا اکستندر HDMI راه‌حلی مقرون‌به‌صرفه جهت افزایش طول ارسال سیگنال صدا و تصویر HDMI است. در این سری از محصولات برای داشتن بهترین کیفیت تصویر و بیشترین مسافت انتقال با استفاده از فناوری HDbitT توانسته است بالاترین کیفیت را نسبت به سایر برندها داشته باشد. این محصول شامل دو بخش که یک دستگاه فرستنده (TX) HDMI  و یک عدد دستگاه گیرنده (RX) داخل بسته‌بندی موجود است که توسط یک کابل شبکه به یکدیگر متصل می‌شود.

برای داشتن بهترین صدا و تصویر HDMI با وضوح تصویر 1080P  و بیشترین مسافت انتقال تصویر تا مسافت ۱۲۰ متر توصیه می‌شود از کابل شبکه با استاندارد CAT6 استفاده نمایید.  همچنین امکان انتقال تصویر به چند نقطه با استفاده از سوئیچ شبکه تا مسافت طولانی و حتی استفاده از گیرنده با خروجی VGA و SDI و حتی روی شبکه موجود امکان‌پذیر است. همچنین امکان کنترل از راه دور دستگاه منبع ورودی (با استفاده از ریموت کنترل منبع در گیرنده)، از طریق پشتیبانی از ارسال سیگنال IR در این مدل، برتری این محصول نسبت به سایر محصولات سری اکستندر کمپانی Lenkeng است.

مزایا و امکانات اکستندر تصویر 120 متر LKV383:

• افزایش فاصله انتقال تصویر HDMI از منبع تا نمایشگر بر روی کابل شبکه
• افزایش فاصله و انتقال سیگنال تصویر HDMI از منبع تا نمایشگر بر روی کابل نوع CAT5/5e/6
• انتقال تصویر تا وضوح 1080pروی کابل CAT5 تا 8۰ متر، CAT5e تا ۱0۰ متر و CAT6 تا ۱۲۰ متر
• پشتیبانی از دامنه وسیعی از وضوح‌های تصویر Full HD تا 1080P@50/60Hz
• انتقال تصویر منبع Full HD با فنّاوری HDBitT بر روی شبکه موجود با دریافت IP
• ارسال تصویر منبع تا نمایشگر بر روی شبکه داخلی (یک یا چند سوئیچ یا روتر) به مسافت طولانی
• انتقال تصویر یک منبع به ۱ تا ۲۵4 نمایشگر با استفاده از سوئیچ یا روتر شبکه
• انتقال فرمان‌های ریموت کنترل منبع (امواج IR) از مقصد به مبدأ (منبع)
• چراغ نمایشگر وضعیت اتصال برای اطلاع آسان کاربر از وضعیت ارتباط و کارکرد محصول
• طراحی خاص و منحصر بفرد سخت افزار ، برای کارکرد هوشمندانه و ساده
• پورت HDMI با روکش طلا برای داشتن مقاومت بالا و جلوگیری از اکسیده شد
• دارای استاندارد RoHS ، کالایی بدون مواد مضر برای انسان یا محیط زیست
• برقراری ارتباط مجدد (در صورت بروز مشکل) تنها با فشردن دکمه Reset
• طراحی بدنه مقاوم آلومینیومی باقابلیت نصب دیواری
• نصب راحت و آسان، Plug and نمایش
• بدون نیاز به تنظیمات دستی

کاتالوگ معرفی محصول اکستندر HDMI  مدل LKV383 :

برای دریافت کاتالوگ معرفی محصول بر روی لینک زیر کلیک نمایید.

کاتالوگ اکستندر تصویر HDMI برند لنکنگ مدل LKV383

بررسی تخصصی محصول اکستندر LKV383:

اکستندر (توسعه‌دهنده) تصویر HDMI مدل LKV383 از سری محصولات اکستندر کمپانی لنکنگ (Lenkeng) درزمینهٔ افزایش فاصله انتقال تصویر است. اکستندر HDMI مدل LKV383، شامل دو بخش فرستنده و گیرنده است که با حذف محدودیت و مشکلات کابل HDMI توسط تک کابل شبکه به یکدیگر متصل شده و تصویر را، در مقصد به‌صورت پورت HDMI در خروجی تحویل و درنهایت بر روی نمایشگر نمایش می‌دهد. در ادامه به بررسی امکانات و مزایای آن می‌پردازیم.

افزایش فاصله انتقال بر روی تک کابل شبکه:

اکستندر HDMI مدل LKV383، با حذف کابل HDMI و مشکلات آن (شامل محدودیت طول،
ضخامت، قیمت‌های بالا، عدم انعطاف‌پذیری و عبور از مکان‌های دلخواه) تصویر Full HD منبع شمارا
بر روی تک کابل شبکه از 10 تا 120 متر (بسته به‌وضوح تصویر و نوع کابل) افزایش داده و درنهایت به‌صورت پورت HDMI در مقصد بر روی نمایشگر نمایش می‌دهد.

فنّاوری انتقال HDbitT در اکستندر HDMI مدل LKV383:

 اکستندر HDMI مدل LKV383 با استفاده از فناوری HDbitT توانسته است بیشترین مسافت انتقال و بالاترین کیفیت تصویر را در مقصد بر روی نمایشگر نمایش دهد. فناوری HDbitT مخفف High-Definition Digital bit Transmission Technology است و عبارت است از فنّاوری انتقال بیتی دیجیتال با بالاترین کیفیت است. این فناوری یک پروتکل استاندارد در اتصالات دیجیتال است که به‌صورت تخصصی در دریافت و انتقال صدا و تصویر حرفه‌ای بر روی شبکه IP به کار می‌رود.

فناوری HDbitT شمارا قادر می‌سازد، بالاترین کیفیت صدا و تصویر تا ۴Kx2K@60Hz به‌وسیله کابل شبکه، فیبر نوری، کابل برق، بی‌سیم و یا انتقال بر روی هر رسانه دیگر انتقال دهید. این فناوری امکان انتقال تصویر باثبات بیشتر، وضوح تصویر بهتر، فاصله انتقال بیشتر و سایر مزایای قابل‌توجهی را برای کاربر فراهم می‌کند. با استفاده از این فنّاوری بدون نیاز به مبدل دیگری، فاصله انتقال سیگنال تصویر HD خود را به‌راحتی افزایش دهید.

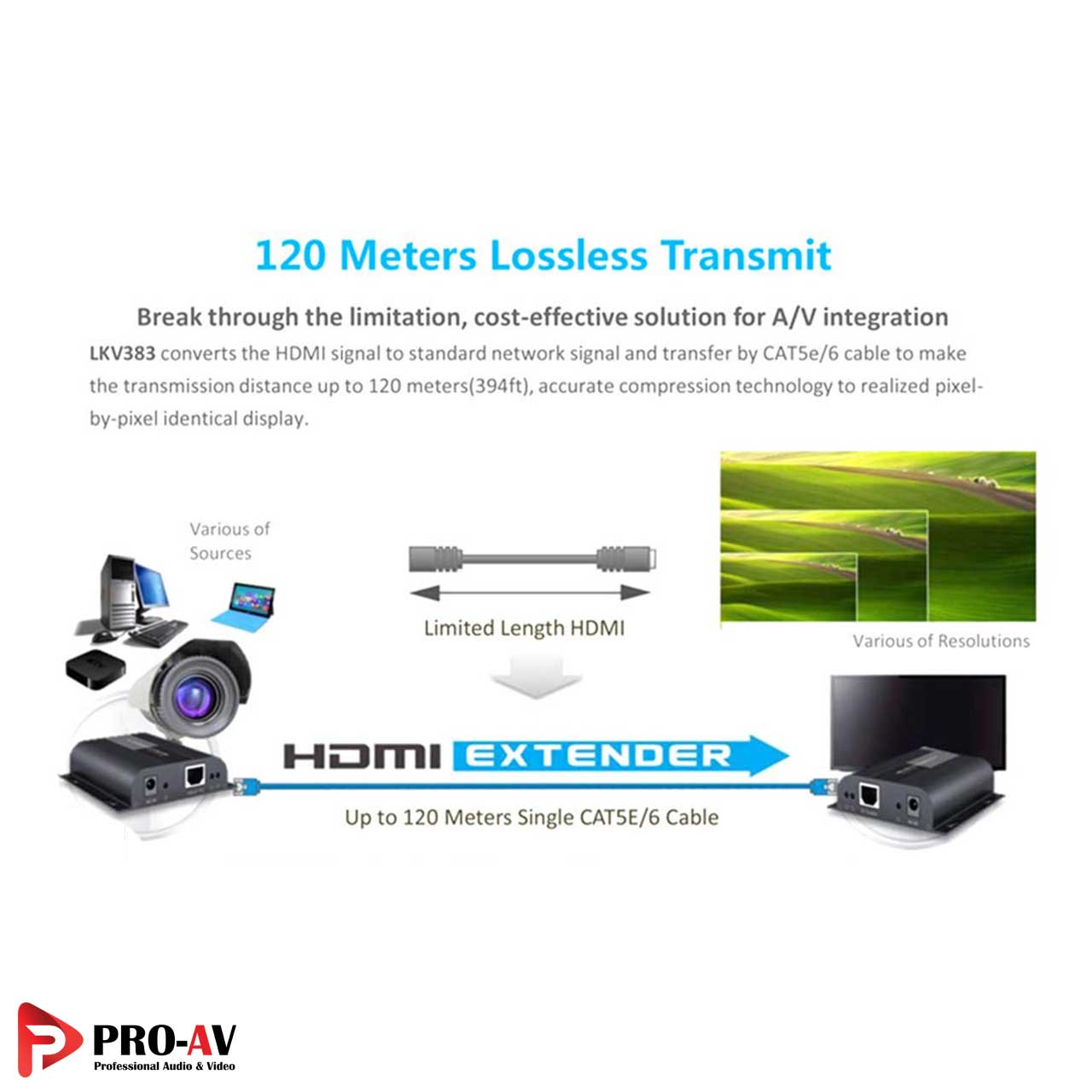

بیشترین فاصله انتقال تصویر HDMI اکستندر تصویر 120 متر بر روی تک رشته کابل:

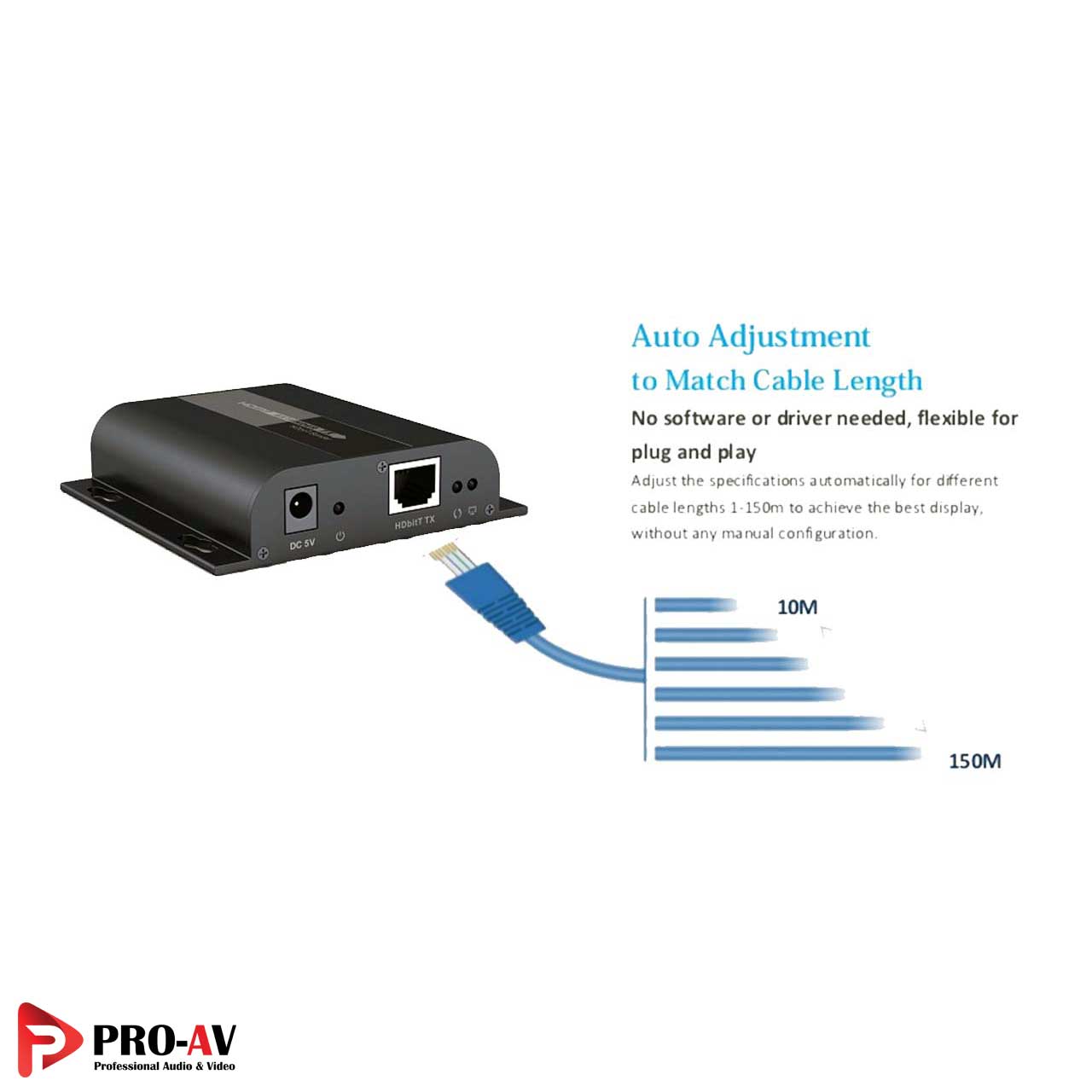

اکستندر HDMI مدل LKV383، تصویر منبع HDMI را بسته به نوع کابل شبکه استفاده‌شده تا 120 متر
منتقل کرده و درنهایت بر روی نمایشگر نمایش می‌دهد. در مدل LKV383، به‌صورت خودکار بسته به کابل
تصویر Full HD تا وضوح 1080P@60Hz را در کابل Cat5 تا 80 متر، در کابل Cat5e تا 100 متر و در کابل Cat6 تا 120 متر منتقل کرده و درنهایت بر روی پورت HDMI خروجی تحویل می‌دهد.

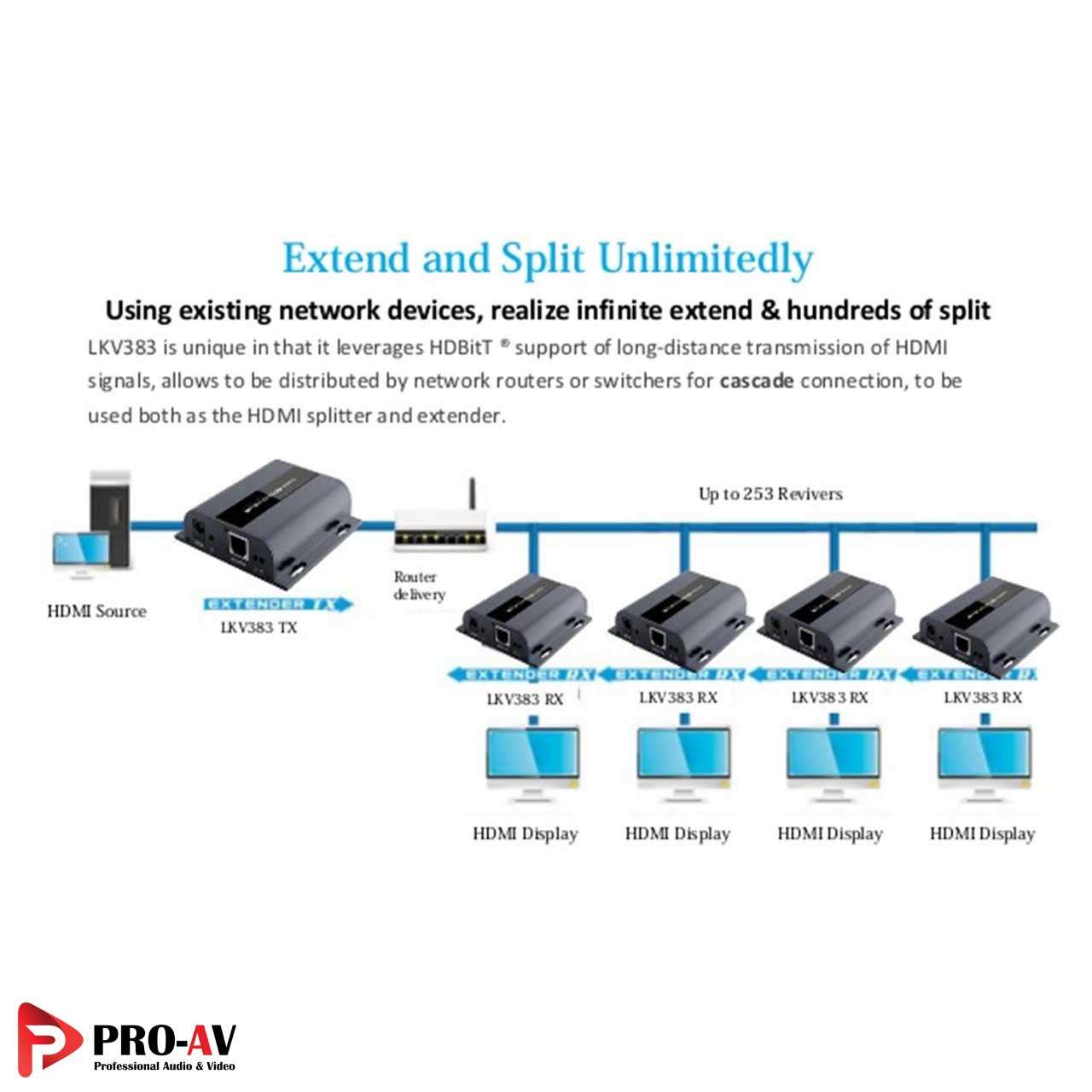

نمایش تصویر منبع بر روی چندین نمایشگر:

اکستندر HDMI مدل LKV383، امکان انتقال تصویر منبع به یک یا چندین نمایشگر متصل به شبکه داخلی
(سوئیچ یا روتر) را به کاربر می‌دهد. در مدل LKV383، بااتصال فرستنده تصویر منبع (TX) با کابل شبکه به
طول 100 متر به شبکه (سوئیچ یا روتر) و اتصال گیرنده‌های تصویر (RX) به تعداد موردنیاز (تا 254 گیرنده RX)
با کابل شبکه به طول 100 متر به شبکه (سوئیچ یا روتر) و درنهایت بااتصال گیرنده‌ها به نمایشگر، تصویر منبع
خود را به‌صورت هم‌زمان و بر روی چندین نمایشگر (بدون نیاز به اسپلیتر یا کابل‌کشی مجدد) مشاهده نمایید.

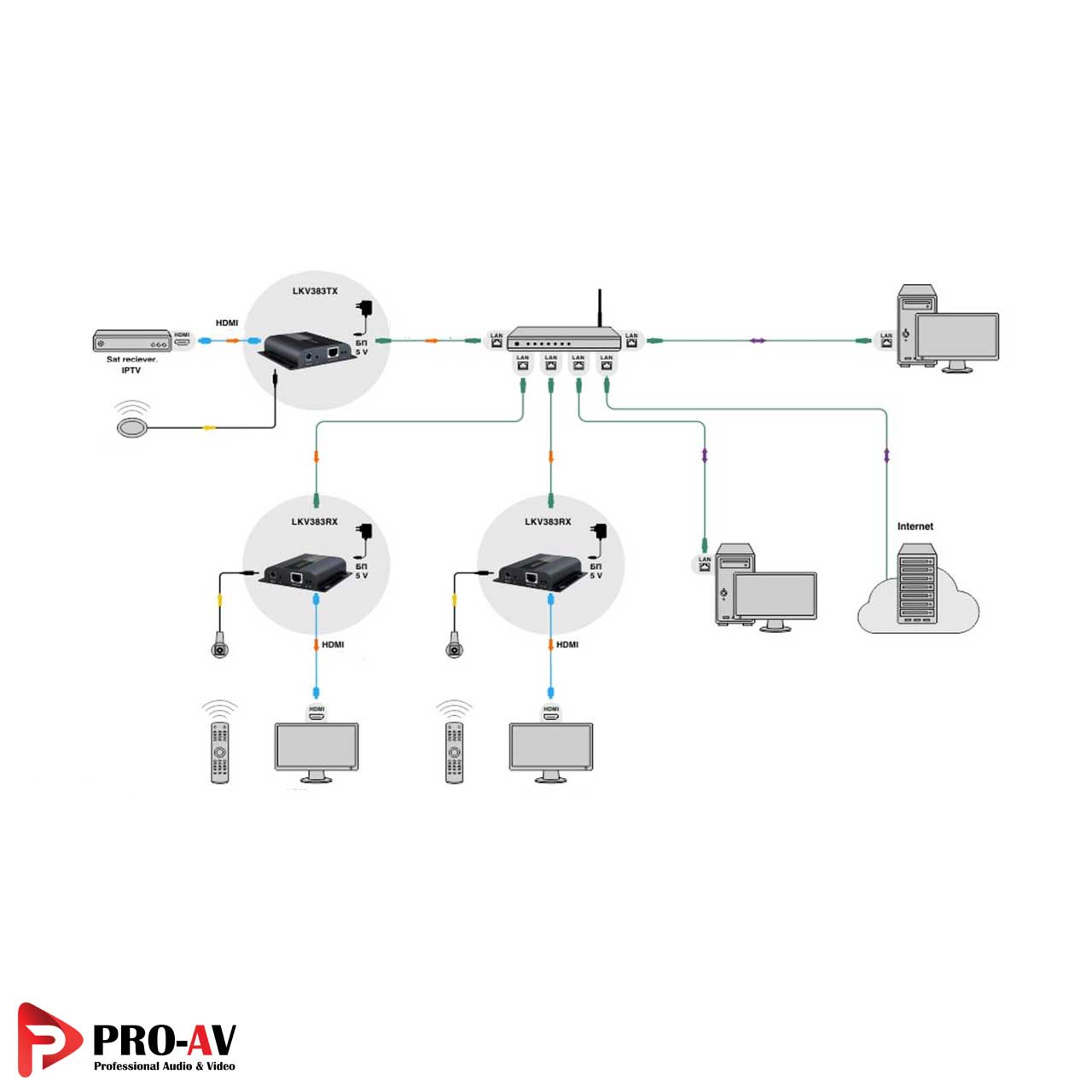

عدم تداخل با شبکه موجود (اینترنت یا اینترانت):

 اکستندر HDMI مدل LKV383، برخلاف اکستندرهای قدیمی بااتصال به سوئیچ یا روتر شبکه
و انتقال تصویر بر روی شبکه موجود، با پشتیبانی از تمام پروتکل‌های شبکه، هیچ تداخلی با شبکه
و اینترنت موجود ندارد. به‌عبارت‌دیگر شما به‌راحتی و بااتصال این مدل به شبکه موجود بدون نگرانی
از تداخل و مشکلات احتمالی در شبکه، بدون نیاز به تغییرات در شبکه و یا داشتن تخصص خاصی،
تصویر موردنظر را روی تجهیزات شبکه فعلی قرار داده و به مقصد نهایی انتقال و در نمایشگر مشاهده نمایید.

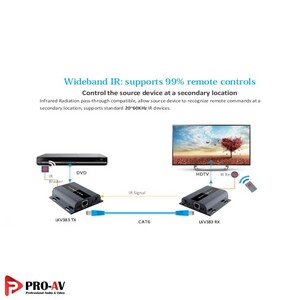

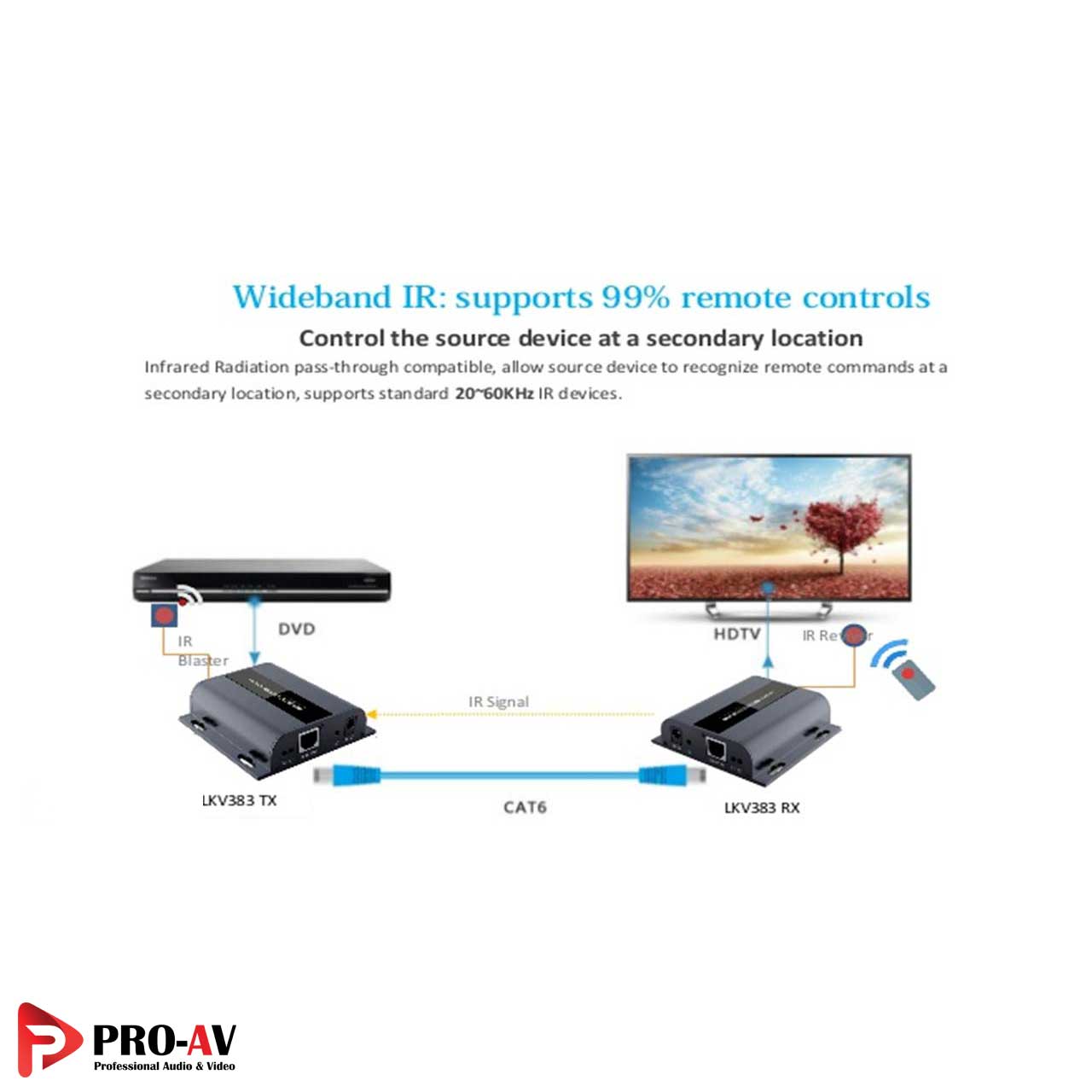

فناوری انتقال امواج IR (ریموت کنترل):

علاوه برافزایش فاصله انتقال تصویر HDMI بر روی کابل شبکه،این امکان را به کاربر می‌دهد که از راه دور و با استفاده از ریموت کنترل در مقصد (گیرنده RX)، دستگاه منبع تصویر خود را کنترل نماید.

 اکستندر HDMI مدل LKV383 بااتصال کابل گیرنده امواج IR به گیرنده (RX) و اتصال فرستنده امواج IR به فرستنده (TX)، امواج IR از طریق کابل شبکه از گیرنده به فرستنده انتقال می‌دهد
و کاربر به‌راحتی وبالم دادن بر روی کاناپه و از طریق ریموت کنترل دستگاه منبع در فاصله دور را کنترل نماید.

اعلان وضعیت اکستندر LKV383 روی نمایشگر:

از دیگر مزایای اکستندر اچ دی ام آی مدل LKV383 ورژن جدید نسبت به سایر برندها، اعلام وضعیت به‌صورت نمایش پیام گرافیکی
بر روی نمایشگر برای اطلاع کاربر است. در صورت قطع اتصال یا سایر موارد بر روی نمایشگر در خروجی تصویر پیامی به‌صورت گرافیکی نمایش داده می‌شود که کاربر را از قطع سیگنال باخبر می‌کند.

اعلان وضعیت عملکرد با چراغ‌های روی اکستندر LKV383:

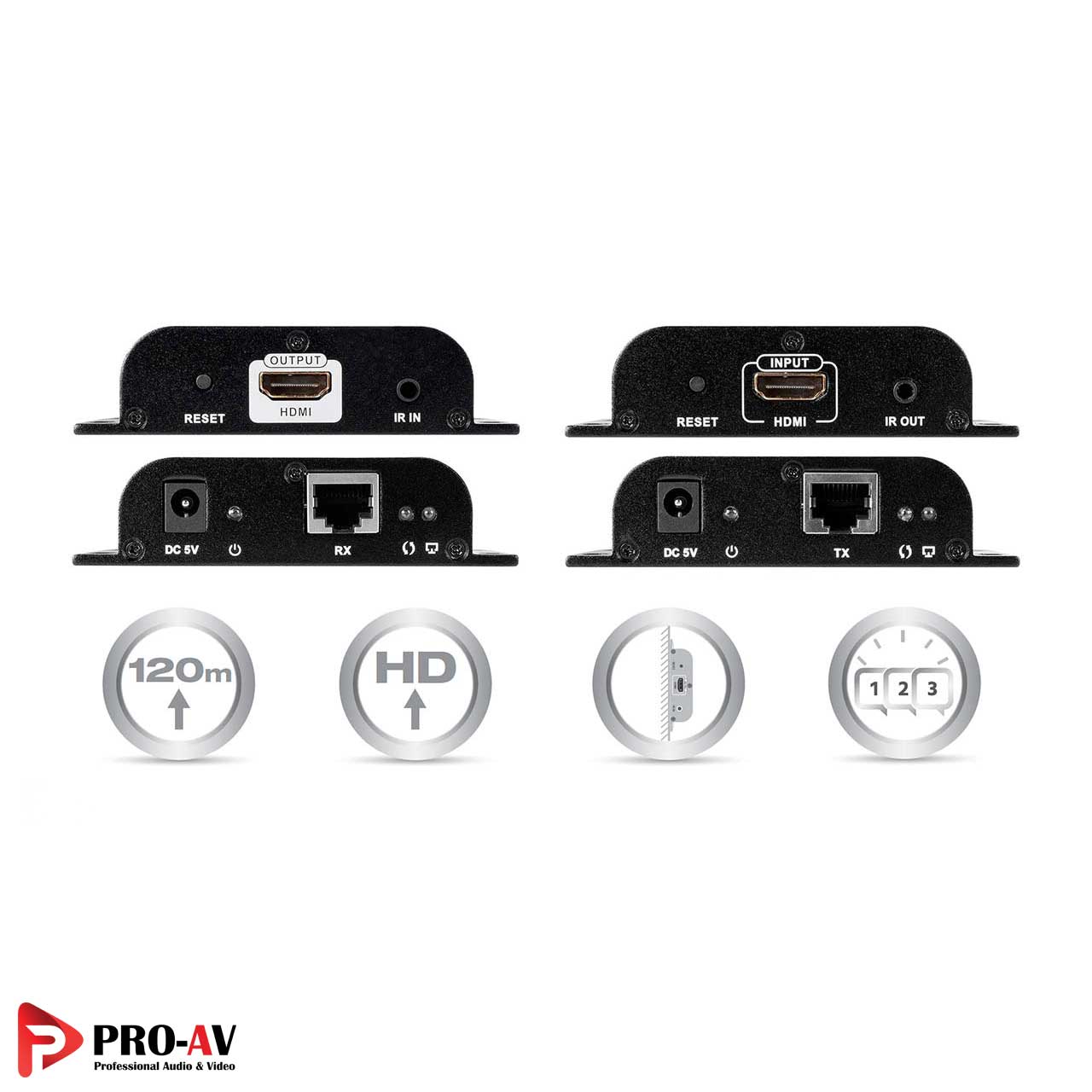

برای اطلاع از وضعیت کارکرد دستگاه، بر روی هر بخش (TX و RX) تعدادی چراغ LED
قرار داده‌شده است که علاوه بر اطلاع از روشن یا خاموش بودن از وضعیت اتصال کابل و ارتباط بین دو دستگاه (شامل ارسال و دریافت اطلاعات) به‌صورت چراغ چشمک‌زن قرار داده‌شده است.

دکمه ریست برای اتصال مجدد اکستندر LKV383:

اکستندر HDMI مدل LKV383 برای راحتی کاربر و اتصال مجدد دو قسمت فرستند و گیرنده (TX و RX)
بدون نیاز به قطع برق، بر روی هر یک از فرستنده یا گیرنده (TX و RX)، دکمه‌ی Reset قرار داده‌شده است.
در این صورت کاربر راحتی و تنها با فشردن یک دکمه (در صورت بروز مشکل در ارتباط) سیستم را مجدداً راه‌اندازی می‌کند.

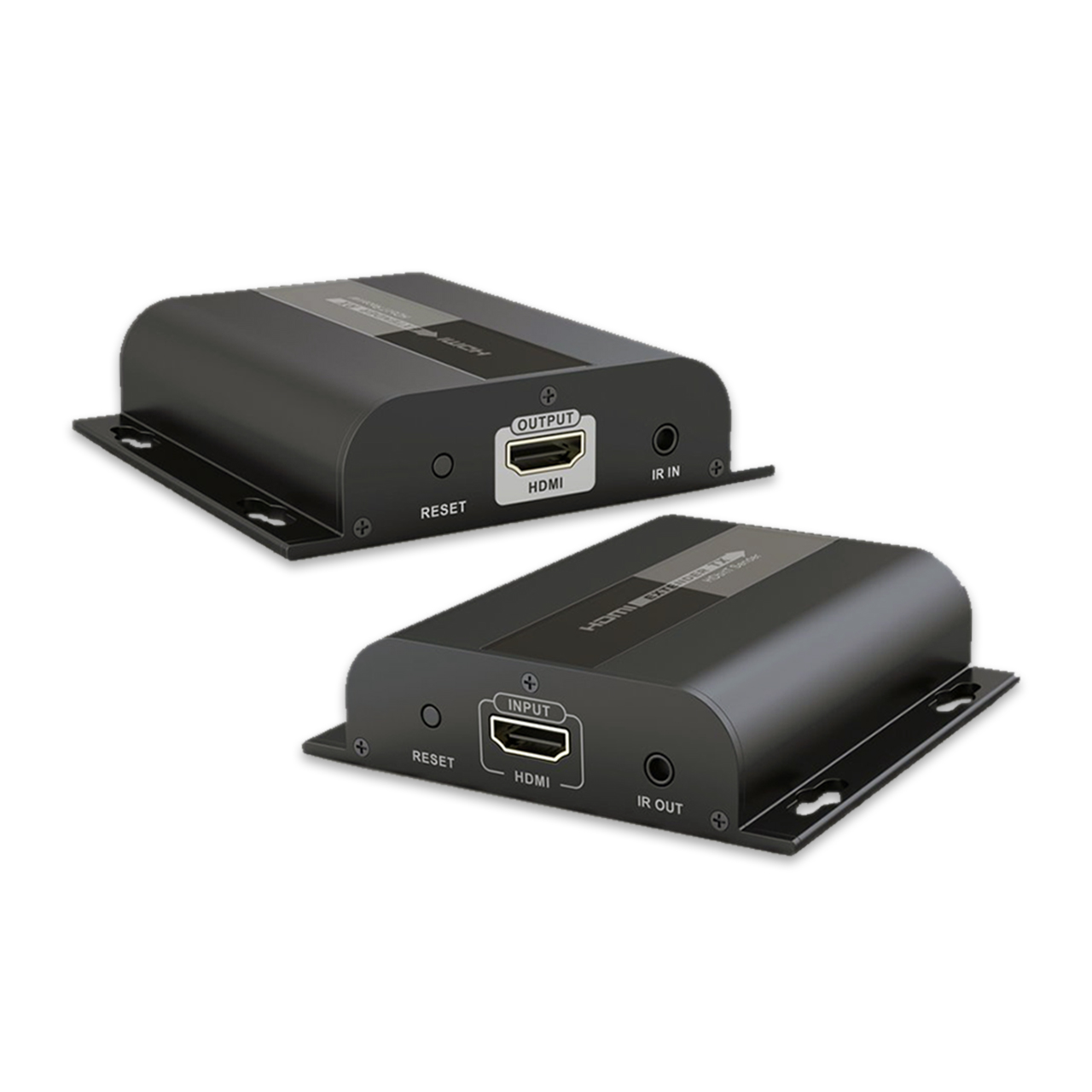

بدنه مستحکم و فلزی اکستندر LKV383:

در بدنه اکستندر HDMI مدل LKV383، از فلز و آلیاژ آلومینیوم استفاده‌شده است. اکستندر HDMI مدل LKV383
برای استفاده طولانی‌مدت در 24 ساعت و 7 روز هفته طراحی‌شده است. این کار برای داشتن بهترین تهویه و دفع گرمای
ایجادشده از کارکرد دستگاه و درنتیجه طول عمر دستگاه افزایش‌یافته و گرمای ناشی از کارکرد باعث خرابی دستگاه یا ایجاد اختلال در انتقال تصویر نشود.

استفاده از بدنه فلزی در اکستندر HDMI مدل LKV383 امکان استفاده در محیط‌هایی با شرایط آب و هوایی مختلف را به کاربر می‌دهد.
همچنین باعث شده در برابر ضربه یا افتادن از سطوح، مقاومت داشته باشد.

قابلیت نصب دیواری اکستندر LKV383:

 اکستندر HDMI مدل LKV383 با طراحی منحصربه‌فرد خود، قابلیت نصب دیواری در خود گنجانده‌ است.
کاربر به‌راحتی می‌تواند بر روی دیوار یا هر سطحی نصب‌کرده و احتمال افتادن یا قطع اتصال کابل تصویر HDMI
یا کابل‌های دیگر از بین ببرد و همیشه تصویری ثابت و بدون مشکل در مقصد داشته باشد.

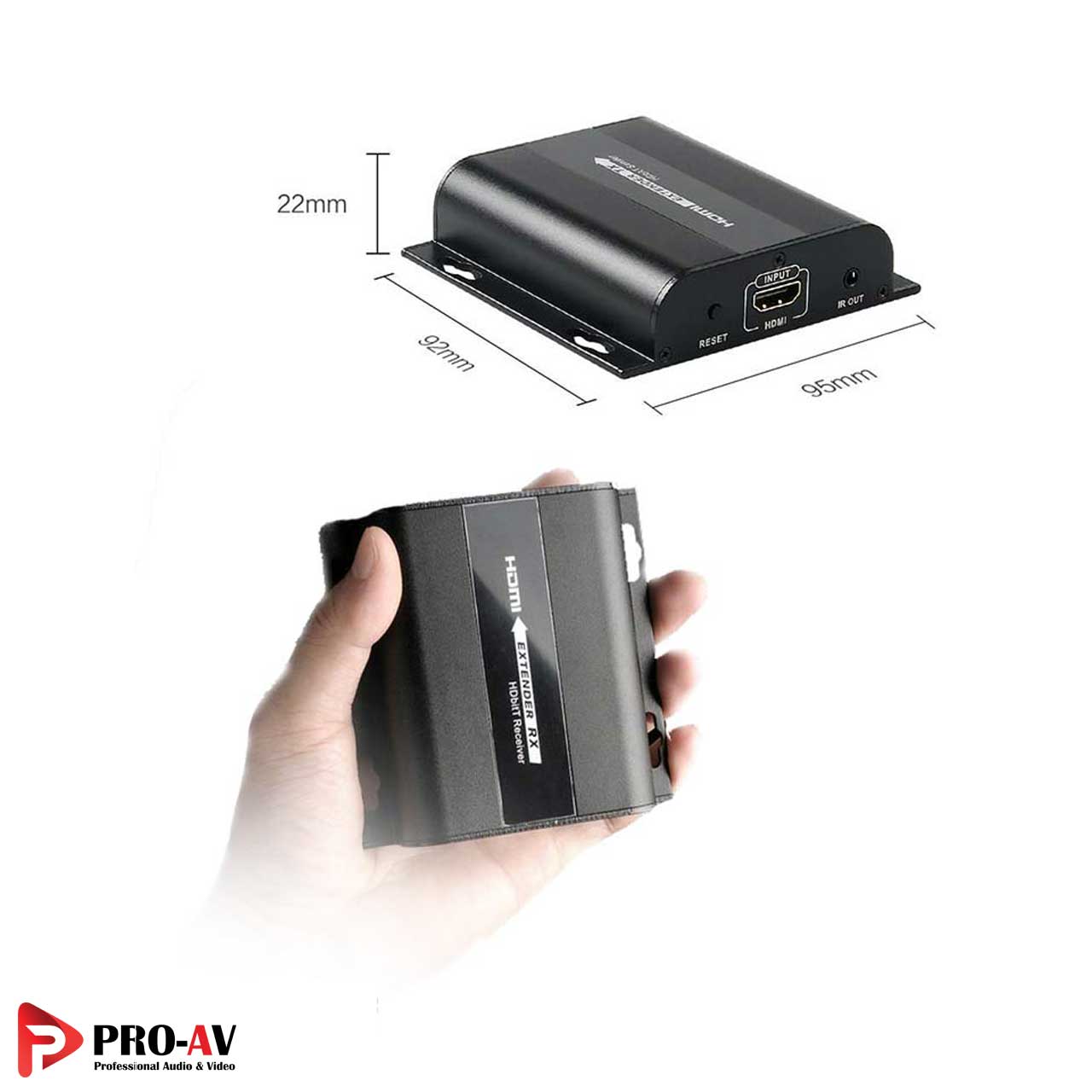

 طراحی با ابعاد کوچک اکستندر LKV383:

 در اکستندر HDMI مدل LKV383، با طراحی در ابعاد بسیار کوچک و قابل‌حمل، امکان نصب در هر مکان و شرایطی را به کاربر می‌دهد

نحوه اتصال اکستندر HDMI مدل LKV383:

با توجه به توضیحات و امکانات بیان‌شده، اکستندر HDMI مدل LKV383 در 4 حالت مختلف
به‌صورت مستقیم یا در شبکه و حتی در حالت اسپلیتر – اکستندر به‌صورت زیر با شماتیک توضیح داده می‌شود.

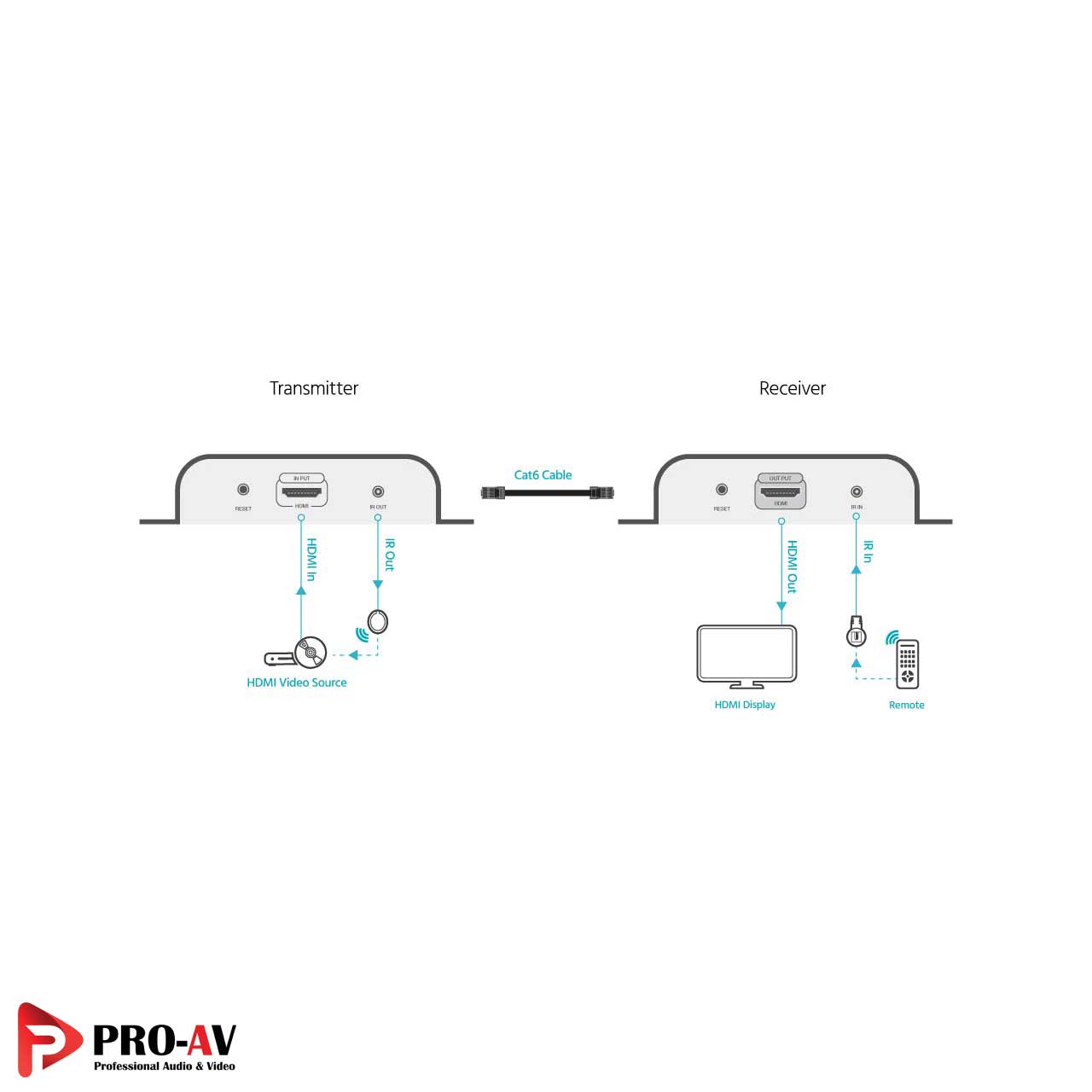

 حالت اول: اتصال مستقیم

در این حالت بااتصال مستقیم گیرنده (RX) به فرستنده (TX) با کابل شبکه از نوع Cat6،
می‌توانید فاصله انتقال تصویر HDMI تا وضوح 1080P را از 10 تا 120 متر افزایش دهید.

 حالت دوم: افزایش فاصله و تعداد خروجی

در این حالت بااتصال فرستنده (TX) به ورودی یک سوئیچ یا روتر شبکه می‌توان تصویر HDMI
را به فاصله طولانی تا 240 متر (از 10 تا 120 متر تا سوئیچ و از سوئیچ تا گیرنده (RX) تا 120 متر)
بسته به نوع کابل شبکه یا سوئیچ افزایش و انتقال داد. همان‌طور که در تصویر شماتیک زیر می‌بینید،
علاوه برافزایش فاصله انتقال تصویر HDMI، امکان افزایش تعداد گیرنده‌های HDMI و درنهایت نمایش
تصویر منبع در نمایشگر HDMI به تعداد زیاد تا 250 عدد (بسته به نوع سوئیچ یا روتر شبکه) را به کاربر می‌دهد. حالت سوم: افزایش فاصله بی‌نهایت

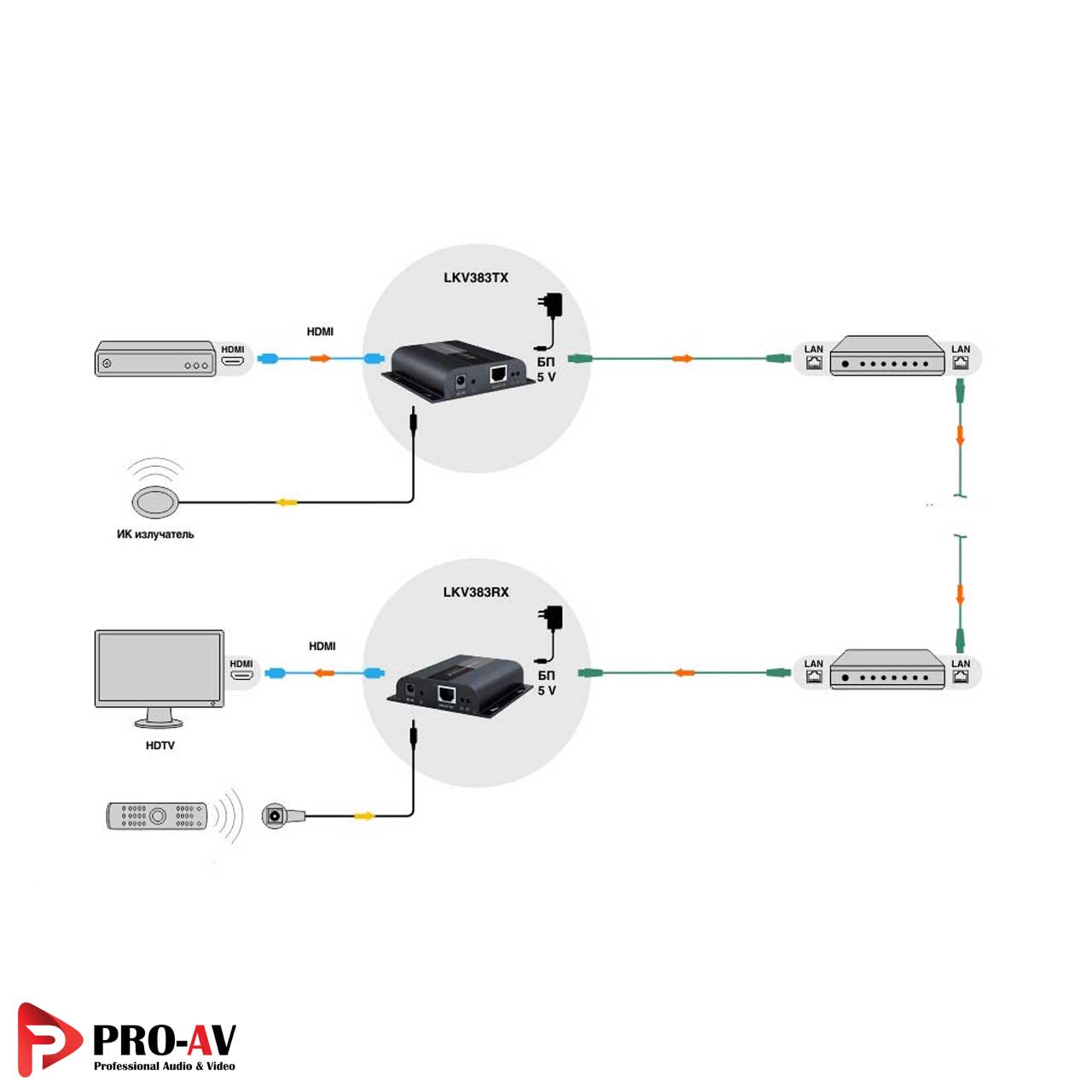

در این حالت بااتصال فرستنده به ورودی سوئیچ یا روتر شبکه داخلی که چندین روتر یا سوئیچر
پشت‌هم متصل می‌باشند، می‌توان تا جایی که شبکه کشش داشته باشد تصویر HDMI را به فاصله طولانی و نامحدود افزایش و انتقال داد.

 حالت چهارم: افزایش فاصله و تعداد خروجی‌ها تا بی‌نهایت:

در این حالت کاربر بااتصال فرستنده HDMI به‌وسیله کابل شبکه (از 10 تا 120 متر)
به سوئیچ یا روتر اول، سیگنال تصویر وارد شبکه شده و بسته به نوع تنظیمات شبکه
و یا تعداد سوئیچ یا روترهای موجود و متصل به شبکه، این سیگنال تصویر بر روی شبکه
قرار می‌گیرد. بااتصال گیرنده تصویر HDMI به تعداد دلخواه (تا 250 عدد) به هر یک از
سوئیچ یا روترهای متصل به شبکه، در هر مکان یا فاصله‌ای (اتصال گیرنده با کابل شبکه تا 120 متر به سوئیچ)،
گیرنده‌ها به‌صورت خودکار دستگاه فرستنده را پیداکرده و درنهایت در خروجی بر روی نمایشگر متصل به آن تصویر فرستنده مبدأ را نمایش می‌دهد.

 کاربردهای محصول اکستندر HDMI مدل LKV383:

با توجه به توضیحات، مزایا و کارکرد راحت بیان‌شده اکستندر HDMI مدل LKV383
برای مراکزی ازجمله اتاق‌های کنترل امنیتی نظارتی، سمینار و همایش‌ها، مراکز
آموزشی چندرسانه‌ای، تبلیغات در فروشگاه‌های بزرگ، ترمینال‌های مسافربری و
حتی مصارف خانگی – شخصی بسیار مناسب است.
